Aplicație ANDROID (click) Smart ML10!

UPGRADE firmware: 2.58 citește mai jos

UPGRADE aplicație ML10-PC: 1.6.7

Video: click

Comunicatorul ML10GSM asigura transmisia și recepția unor comenzi prin intermediul rețelei GSM de pe un telefon mobil
sau de la alt modul ML10GSM. Are la baza un modul GSM QUAD-BAND, ceea ce îl face pretabil pentru toate relelel
GSM,atît interne cît și internaționale. Comenzile către ML10GSM și confirmările către utilizator sau alt modul ML10GSM
se pot transmite  mesaje text (SMS),  tonuri DTMF sau  BEEP. Pentru a trimite o comandă către ML10GSM în mod
text, utilizatorul trebuie  scrie și  transmită un mesaj SMS pe care îl recunoaște modulul. Dacă ML10GSM recunoaste
atît numărul de pe care s-a transmis SMS-ul, cît și mesajul, atunci va execută comandă respectivă. Pentru modul DTMF
(tonuri), utilizatorul apelează ML10GSM, acesta va răspundedupă care utilizatorul va formă un cod din maximum 4

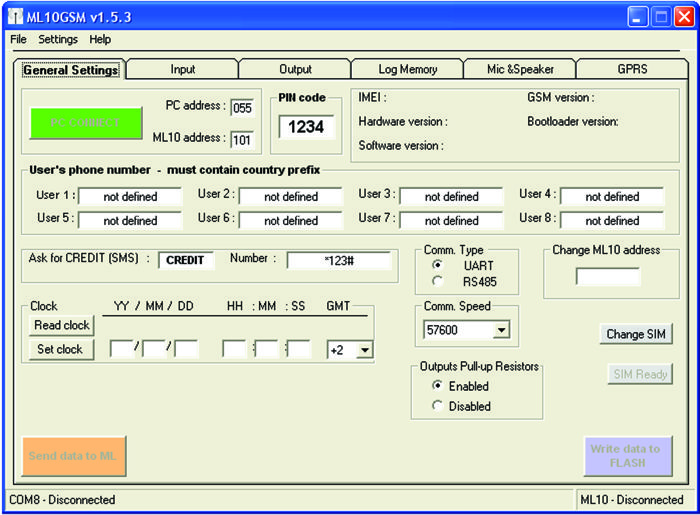

cifre de pe tastatură telefonului. Acest cod ai toate SMS-urile sînt setabile prin programul de PC aferent modulului, care
se poate download-a din tabelul de mai jos.

PRET: 110Euro

Optionale:

  • Cablu USB-UART: 15 EURO - disponibil
  • Cablu USB-485: 25 EURO - disponibil la comanda
  • Surse în comutatie 230Vac-12Vcc/3A sau 24Vcc/2A – disponibile la comanda

Driverul pentru cablurile USB-UART sau USB-485 se downloadeaza accesînd linkul:

  http://www.ftdichip.com/Drivers/VCP.htm.

se alege din tabel în funcție de sistemul de operare al calculatorului pe care se instaleaza.

Caracteristici:

  • 8 utilizatori
  • 8 intrari setabile
  • ieșiri setabile

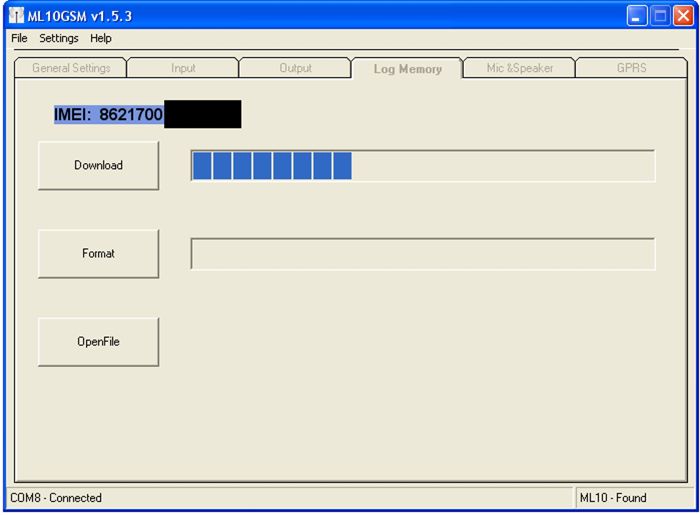

  • Memorie flash pentru salvarea evenimentelor
  • Acumulator încorporat Li-Ion 2.2Ah – autonomie stand-by 3-4 zile

UPGRADE versiunea 2.0 HW:

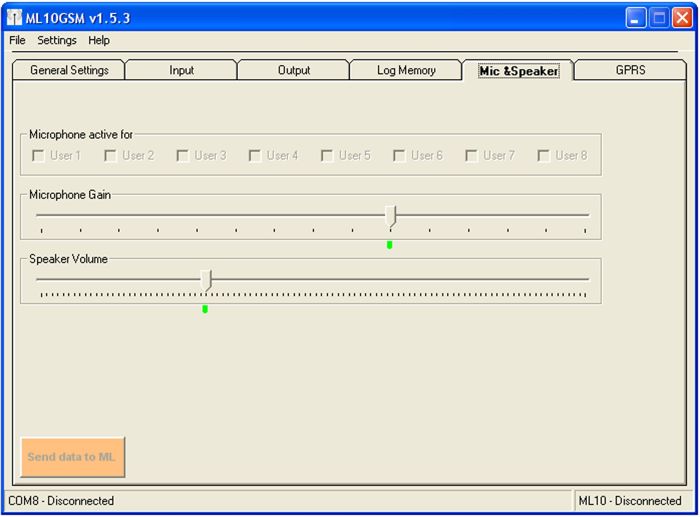

  • intrare pentru microfon ambiental (se activează printr-un SMS urmat de apel)
  • iesire audio (difuzor cu impedanță minimă de 32 ohm sau amplificator extern)
  • curentul pentru fiecare ieșire a fost mărit la 1500mA
  • s-au adăugat rezistori de sarcina (pull-up de 47kohm) pentru ieșiri care se activează sau nu din interfață de PC
  • durata de stand-by s-a mărit la 5-6 zile

UPGRADE firmware începînd cu rev. 2.58:

  • s-au adăugat coduri DTMF predefinite pentru interogarea STATUS-ului intrărilor sau al ieșirilor. Utilizatorul face apel către ML10/ML20, acesta răspunde și va timite un ton,

dupa care utilizatorul tastează un cod DTMF din 4 cifre. Modulul va răspunde după cum urmeaza:

- un ton dacă intrarea sau ieșirea respectivă este activa

două tonuri dacă nu rcunoaste codul DTMF trimis

- trei tonuri dacă intrarea sau ieșirea respectivă este inactiva,

dupa care va închide apelul.

Codul DTMF este format din 4 cifre: primele două sînt 99, urmate de 0 pentru ieșire sau 1 pentru intrare și de numărul intrării sau al iesirii (1-8)

Ex. interogare STATUS intrarea 3: 9913

interogare STATUS ieșirea 5: 9905

  • pentru fiecare ieșire există o nouă funcție care nu mai ține con de numărul de la care se sună sau se timite SMS (ANY number). Dacă SMS-ul primit sau codul DTMF
corespunde cu cel setat în modul, atunci ieșirea respectivă va face funcția setată. Astfel, numărul de utilizatori care pot controla acea ieșire nu mai este limitat la 8, ci este infinit.

UPGRADE firmware începînd cu rev. 2.17:

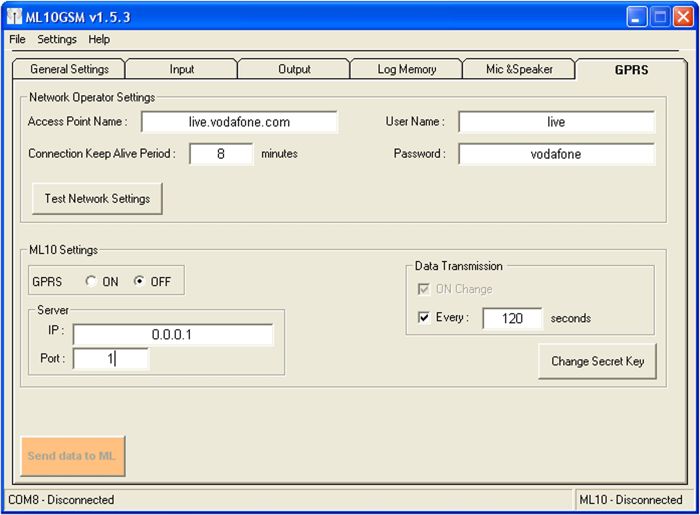

  • GPRS ready
  • comanda SMS pentru reîncarcare cu cod a cartelei pre-paid
  • ceasul intern are o rezoluție de 10ms (sec.zz)

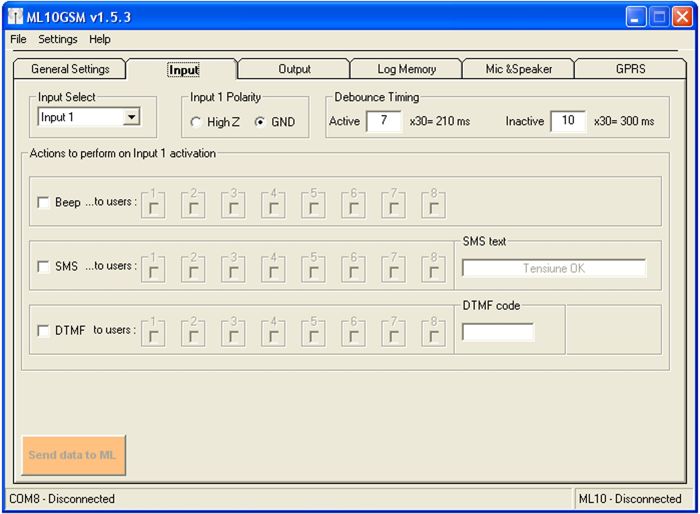

  • debounce programabil (activare/dezactivare) pentru fiecare intrare (de la 30ms pînă la 7650ms, cu pas de 30ms)
  • viteza de comunicație setabila (1200/2400/9600/19200/57600) pentru o mai bună integrare cu sistemele externe cu care poate comunica
  • acceptarea numerelor de telefon în ambele formate ale codului de țară ( ex. 004 sau +4)

UPGRADE firmware începînd cu rev. 2.26:

  • nouă funcție pentru Ieșiri (Outputs): LATCH (bistabil RS); se activează  și celelalte funcții (prin SMS sau o intrareși va ramîne așa indiferent dacă se mai trimite alt SMS de activare. Dezactivarea se face printr-o altă intrare,care trebuie selectată la Cancel OutputDacă aceasă intrare (cea de Cancel) este activă, atunci ieșirea va fi inactivă indiferent dacă primește comandă sau nu.
  • pentru Cancel Output se pot selecta mai multe intrărifuncția logică dintre ele fiind SAU (OR), adica o ieșire poate fi anulată dacă cel puțin una din intrările selectate la Cancel Output este activa.
  • compatibil cu aplicatia Android SMART-ML10; s-a mărit gradul de securitate al transmisiei prin faptul  atît aplicația cît și ML10 se recunosc reciproc (practic se face pairing între ele, la fel  la modulele Bluetooth).

Aplicatii ale modulului ML10GSM

Modulul ML10GSM este în principiu o telecomanda bidirecțională (primește și transmite comenzi) care folosește rețeaua GSM.

Avantajele față de un sistem de telecomanda radio sînt:

  • controlul direct de pe telefonul mobil (renunțarea la telecomanda)
  • distanta de operare foarte mare - depinde doar de acoperirea rețelei GSM
  • comunicatie bidirectionala
  • se pot defini 8 utilizatori cu drepturi de control diferite

Aplicatiile sînt diverse, atît “casnice” cît și industriale:

  • actionarea de la distanță a porților de garaj, controlul și monitorizarea diverselor echipamente din casa (centrala termicasistem de alarmasenzori de incendiusenzori de gazde geam spart, etc.)
  • în domeniul auto, poate înlocui complet toate funcțiile unei telecomenzi clasice (încuiere/descuiere, deschidere portbagaj, pornire motor de la distanță, etc.) și poate  înstiinta proprietarul pe telefon în cazul declanșării alarmei, la deschiderea unei uși sau la pornirea motorului. Se poate folosi și pentru blocarea motorului.
  • în domeniul industrial se pretează la transmiterea stărilor diverșilor senzori aflați la distanță către echipamentele de execuție sau către dispecerat, la informarea utilizatorilor despre  știrile intrărilor sau a ieșirilor la un moment dat sau la trimiterea unor SMS-uri de alertă în cazul în care există o avarie în sistem (căderea tensiunii de alimentare, activarea unor senzori de fault, etc.).

Pentru controlul și monitorizarea temperaturii a centralei termice vezi si: Thermo-77

Parametri tehnici:

  • Domeniul de temperaturi: -20 grade C ... +60 grade C
  • Tensiune de alimentare: min. 7 Vcc max. 28 Vcc
  • Valori curent din alimentarea externa:
    • fara ieșiri; bateria descărcată Vcc = 12Vdc 150mA
    • fara ieșiri; bateria încarcata Vcc = 12Vdc 15mA

Dimensiunile comunicatorului ML10:

  • Lungime fără sistemul de prindere = 132mm
  • Lungime totală = 158mm
  • Adîncime= 112mm
  • Înalțime fără antena = 39mm
  • Înalțime cu antena (maximum) = 125mm

Download:

Versiuni software kituri de instalare interfața PC:

Fisier DownloadVersiuneDataTotal downloadObservații

Cel mai recent



ML10_v1.6.7_Setup.rar

1.6.716ian2016 Funcționeaza cu ML10/ML20 cu versiune firmware de la2.58
Arhiva
ML10_v1.6.4_Setup.rar
1.6.422sept201523Functioneaza cu ML10 cu versiune firmware peste 2.40 pina la 2.57

Arhiva

ML10_v1.6.3_Setup.rar

1.6.3 28.12.2014 40Funcționeaza cu ML10 cu versiune firmware peste 2.40

Arhiva

ML10_v1.6.1_Setup.rar

 1.6.115.07.201444Funcționeaza cu ML10 cu versiune firmware peste2.40

Arhiva

ML10_v1.5.4_Setup.rar

1.5.401.06.201429

Funcționeaza cu ML10 cu versiune firmware peste

2.25



Arhiva

ML10_v1.4.2_Setup.rar

1.4.215.01.201366



Versiuni firmware ML10GSM:

VersiuneDataUpdate-uriNecesitatePreluareObservații
Cel mai recent2.5816ian2016Trimite cerere

Nu este gratis (pret:10Euro).

interogare STATUS intrari iesiri prin DTMF

Arhiva2.5222sept2015Trimite cerere

Nu este gratis (pret:10Euro).

Upgrade: trimite SMS si la inactivarea intrării. (funcție setabilă din ML10PC 1.6.4)

Poate primi un SMS de activare iesire de la orice numar (funcție setabilă din ML10PC 1.6.4)

Arhiva2.5028dec2014Trimite cererePentru upgrade de la o versiune mai mare de 2.26, noul firmware se scrie direct, fară nici o alta operațiune. Pentru upgradare de la o versiune anterioară 2.26, mai întîi este necesara reformatarea memoriei.
Arhiva2.2621.11.2013Trimite cerere

Pentru upgrade, este necesar ca mai întîi sa se scrie un alt firmware care reformateaza spatiul de memorie; dupa aceea se scrie firmware 2.26



Arhiva2.1405.02.2013Trimite cererePentru upgrade este necesara trimiterea pe mail a unui print screen al aplicației actuale cu General Settings (IMEI,SW, HW)
Aplicația Android Smart ML10 funcționează cu firmware mai mare de 2.17


Manuale de utilizare si instalare:

Fisier DownloadVersiuneDataTotal download
Cel mai recentML10_manual_ro_1.7.pdf   1.701.06.2013141
Lista SMS predefinite1.110.07.2013
50
ArhivaML10_manual_ro_1.6.pdf   1.609.02.201356
ArhivaML10_manual_ro_1.5.pdf   1.512.09.2012
29
