Semnalizare cu impuls (One Touch Turn Signal - Comfort Blinker)

Poate fi montat pe orice mașină care are becurile de semnalizare conectate permanent  la masă (GND) și  comanda din releul de semnalizare al maşinii este pe +12V.
Se montează în paralel cu instalația originală a mașinii, direct pe becurile de semnalizare, fără a întrerupe nici un circuit al mașinii. Modulul va învaţa timpii de aprins și stins ai mașinii, iar numărul de pulsuri se poate seta între 2 și 10. Modulul se activează după ce mașina semnalizează un singur puls. Dacă în timpul în care OTTS dă pulsuri se  apasă pe maneta de semnalizare în orice direcție, modulul va opri pulsurile generate de el sau va începe o nouă serie pe cealaltă parte, în funcţie de cum a fost setat.

Videoclick

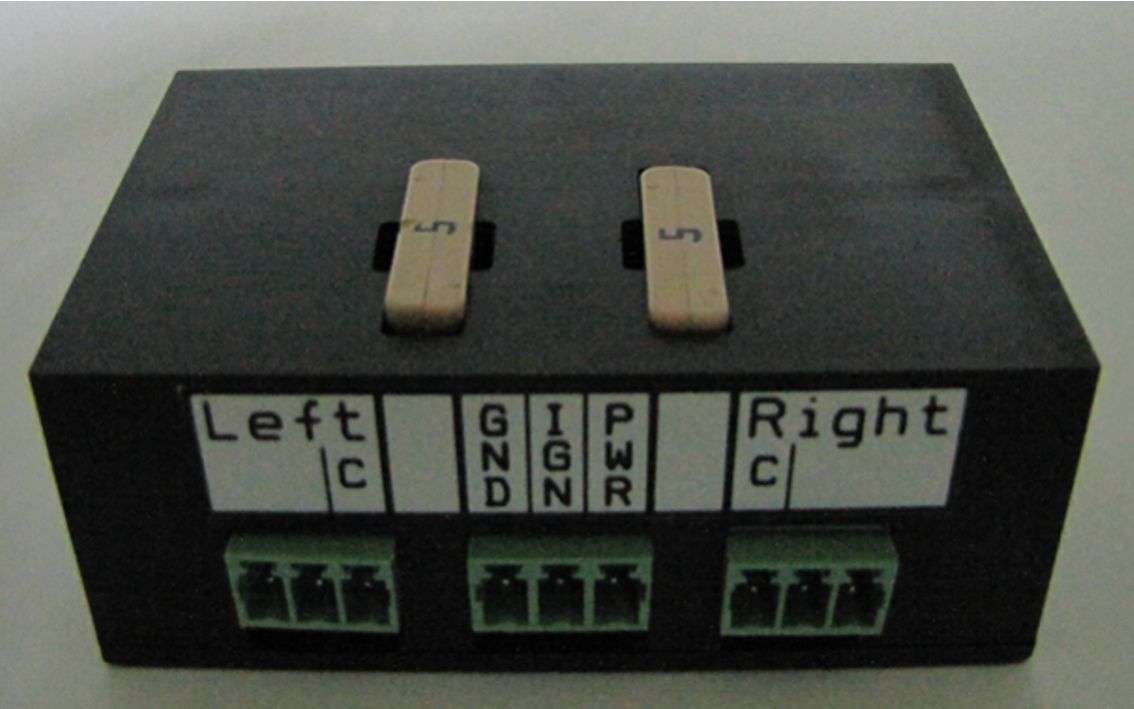

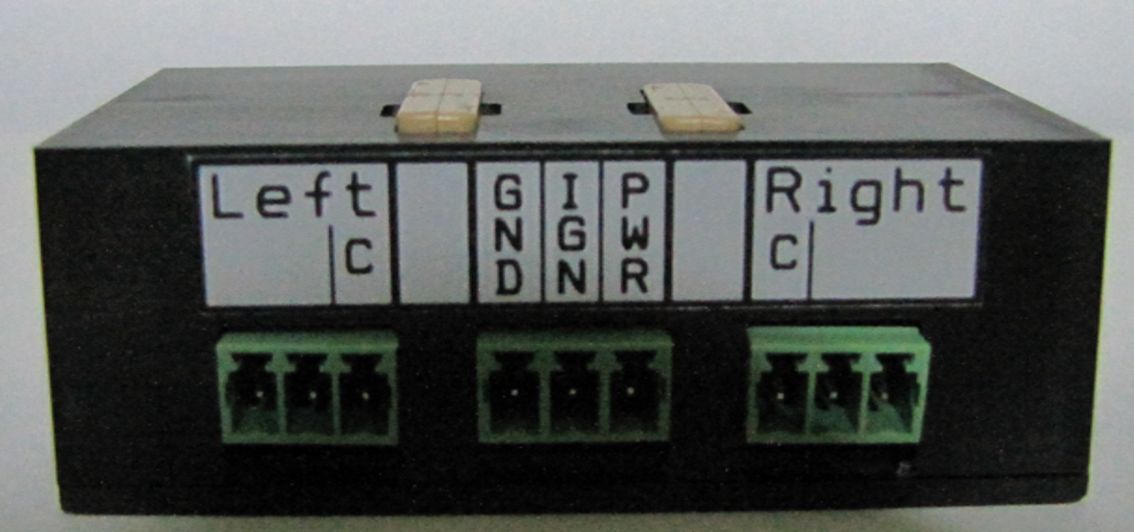

Fiecare ieșire(stînga sau dreapta) poate comanda cîte 3 becuri, pentru mașinile care au ieșiri separate pentru fiecare bec în parte (becurile de pe o parte nu sînt legate în paralel); pentru mașinile care au cîte  o singură ieșire  pentru  stînga/dreaptase va folosi doar cîte o ieșire a modulului, respectiv cea marcată cu C (de la Comun) pentu stînga și  dreapta. Celelalte conexiuni sînt: GND (minus), +12V de putere permanent - PWR (din această conexiune  se  alimentează becurile, deci trebuie  asigure minimum 7A) şi +12V din contact (2A) - IGN această conexiune alimentează partea digitală și atunci cînd contactul este oprit modulul nu va consuma nimic  din bateria mașinii. Modulul are cîte un singur tranzistor de putere pentru fiecare parteconectat direct  la ieșirea  marcată cu C. Celelalte două ieșiri, pentru fiecare parte, sînt conectate prin diode la tranzistorul de putere, astfel realizîndu-se  separarea celor 3 becuri (pentru cazul unde este necesar). Puterea maximă care poate fi comandată de fiecare ieșire (stînga sau dreapta) este de 70W. Pentru 70W este necesară schimbarea celor două siguranțe  de la  5A  la 7.5A. Modulul dispune și de un buzzer pentru indicarea acustică a pulsurilor de semnalizare.

Dimensiunile modulului sînt: 70x50x27 mm.

Preț: 160Ron

Manuale de utilizare și instalare

 Fișier download Versiune         Data Total download
Cel mai recentOTTS manual        1.0   01 sept 2016          46
