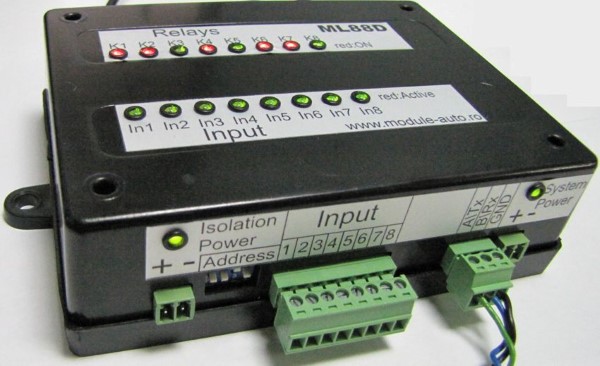

Modulul ML88D este o extensie de 8 intrtri și 8 iesiri izolate pentru MLxxGSM.

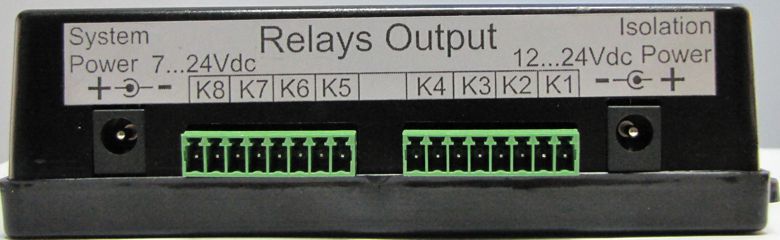

– Are 8 intrări digitale și 8 ieșiri prin relee (8A rezistiv, 5A inductiv). Intrarile sînt izolate, motiv pentru care are nevoie de doua surse de alimentare (Jack de 2.1mm).
– Activarea intrărilor se face pe prezența tensiunii, care poate fi și tensiunea de rețea (230Vac). În acest caz, izolația este
obligatorie (folosirea celor 2 surse de alimentare)! Dacă izolarea nu este necesară, atunci se poate folosi o singură sursa
de alimentare, dar modulul nu se va utiliza pentru citirea tensiunilor mai mari de 50V!
– ML88D are un conector intern cu 4 pini unde se poate cupla direct un modul Arduino Pro Mini
(https://www.arduino.cc/en/Main/ArduinoBoardProMini). În acest caz, Arduino poate controla și citi ieșirile și intrarile
modulului ML88D.
– De asemenea, tot intern, există și un conector pentru adăugarea unui modul radio bidirectional, astfel comunicația cu
ML10GSM sau ML20GSM realizîndu-se wireless, nemaifiind necesar cablul RS485.

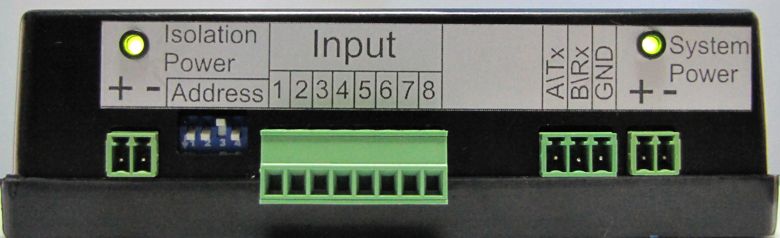

– Modulul are o interfață de comunicare cu exteriorul de tipul RS485, care este alimentată de Sursă 2 (System Power),
aceeasi cu cea a modulului ML10 sau ML20.
– Modulul ML88D este adresabil, într-o rețea putîndu-se cupla pîna la 16 module, ceea ce înseamna un sistem cu
128 de intrări și 128 de iesiri.

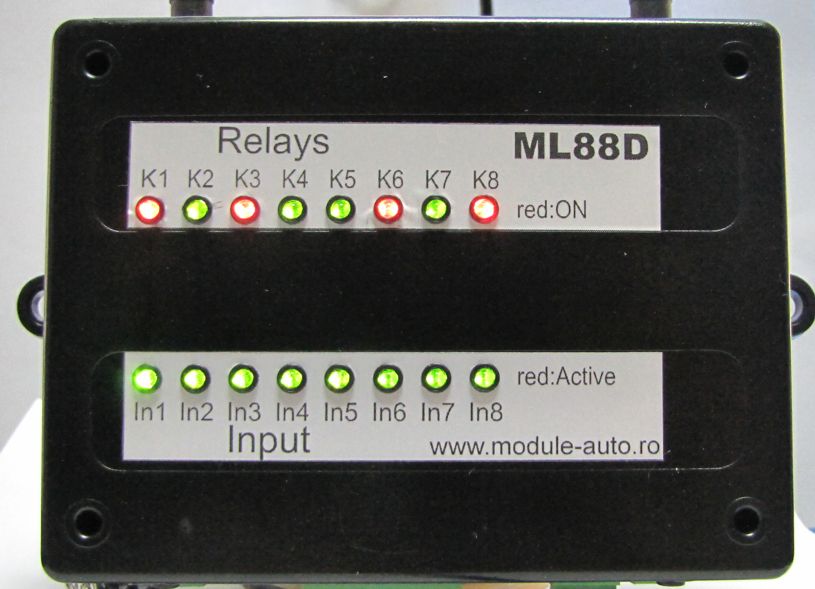

– ML88D dispune și de o interfață cu 16 LED-uri bicolore (rosu/verde), cîte unul pentru fiecare intrare și ieșire, pentru
identificarea ușoară a stărilor: verde dacă intrarea sau ieșirea este inactivă, roșu dacă este activă (s-a adoptat sistemul de
la siguranțele automate, unde verde înseamna lipsa tensiune, iar roșu este pentru prezența tensiune).
